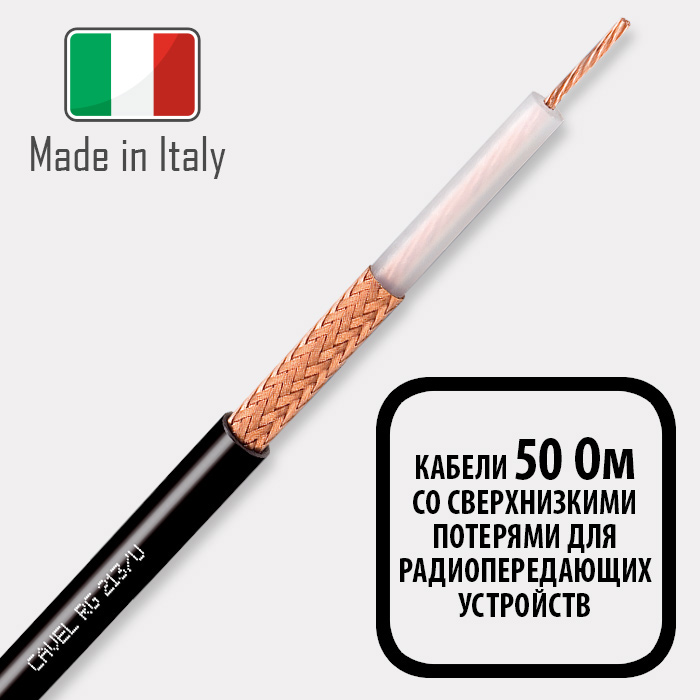

CAVEL RG 213/U (100м)

Кабель 50 Ом со сверхнизкими потерями для радиопередающих устройств.
С подробными характеристиками
можно ознакомиться здесь.
Made in Italy
  • Наличие: много
  • Артикул: 00-00000082
45 695.90 ₽ / 100 м

Чем отличаются кабели CAVEL® от всех прочих

  • Кабели CAVEL® обеспечивают рекордно низкое затухание сигнала во всех частотных диапазонах и максимально возможное расстояние передачи, сигнал буквально “летит” по кабелю.
  • Кабели CAVEL® имеют исключительную долговечность (живучесть) в любых климатических условиях.
  • Кабели CAVEL® не изменяют своих параметров при перегибах и деформациях.
  • Все параметры кабелей CAVEL® даются честно, без натяжек и гарантируются изготовителем в течение 15 лет, при этом Вам точно известно, кто, где и когда изготовил Ваш кабель.
  • Экологическая чистота кабелей CAVEL® гарантируется, кабели CAVEL® не содержат никаких опасных веществ (напр. свинца), применяемых иными изготовителями, т.е. с кабелями CAVEL® Ваше   здоровье вне опасности.

ВНИМАНИЕ !

Важной особенностью всех кабелей под маркой CAVEL® является то, что изготовитель Italiana Conduttori традиционно использует только классические массивные медные проводники (а не покрытые медью стальные, как делают многие другие для удешевления). Все используемые этой итальянской фабрикой материалы и компоненты для производства имеют максимально высокий уровень качества в отрасли.

Помните, что коренным отличием продукции CAVEL® от прочих (якобы европейских) кабелей, является то, что полный цикл производства CAVEL® уже 50 лет полновесно существует в самой Италии, и поэтому контроль качества выпускаемой продукции постоянен, и именно поэтому параметры кабелей CAVEL® настолько неизменны во времени. CAVEL® – ЭТО ЕДИНСТВЕННЫЕ В СВОЕМ КЛАССЕ КАБЕЛИ, ПОЛНОСТЬЮ ИЗГОТОВЛЕННЫЕ В ИТАЛИИ.

Преимущества кабелей CAVEL®

Центральный проводник

В кабелях CAVEL® используется чистая медь для центрального проводника и луженая медь (CuSn) для экранирующей оплетки, в то время как в подавляющем большинстве иных кабелей для центрального проводника с целью удешевления применяется т.наз. «медненая сталь» CCS (=Copper Clad Steel) и алюминий для оплетки.

Полностью медный центральный проводник в кабелях CAVEL® обеспечивает лучшее петлевое сопротивление кабеля по постоянному току, что весьма важно для крупномасштабных кабельных сетей большой протяженности и для систем видеонаблюдения. Кроме того, чисто медный центральный проводник позволяет кабелю оставаться гибким, что необходимо при укладке кабеля в монтажные каналы.

Физически-вспененный внутренний диэлектрик

Внутренний (рабочий) диэлектрик любого кабеля – это, без преувеличения, его важнейшая компонента, определяющая большинство свойств и параметров конечного изделия. Рабочим диэлектриком в кабелях CAVEL® является высокоплотный полиэтиленовый компаунд HDPE (High Density PolyEthylene), получаемый из гранулированного твердого полиэтилена путем физического (не химического !!!) вспенивания азотом. Такой физически - вспененный (gas-injected) диэлектрик, часто называемый PEG, содержит 60% воздуха (что обеспечивает рекордно низкое погонное затухание сигнала в кабелях CAVEL®) и лишь 40% полиэтилена. Для сравнения, подавляющее большинство телевизионных кабелей, созданных в Европе и США на основе вспененного полиэтилена разных сортов, содержит 50% воздуха и 50% полиэтилена. Применение в кабелях CAVEL® рабочего диэлектрика нового типа с повышенным содержанием воздуха (60%) имеет и другое положительное следствие. Температурный коэффициент изменения параметров кабеля существенно улучшился. Так, например, изменение затухания в кабелях CAVEL® при многократном циклировании температуры и влажности в климатической камере в диапазоне –25°С...+70°С никогда не превышает 5%. Кроме того, способ вспенивания, применяемый ITALIANA CONDUTTORI, гарантирует четкое разделение воздухосодержащих пор полиэтилена, что, в свою очередь, препятствует распространению влаги вдоль кабеля и дополнительно обеспечивает общую стабильность параметров кабеля CAVEL® в течение всего срока службы (не менее 15 лет – гарантировано изготовителем).

Еще одним революционным нововведением ITALIANA CONDUTTORI стала технология нанесения на рабочий диэлектрик тонкого углеводородного слоя PIB (Poly-Iso-Butylene), который делает невозможным проникновение влаги в рабочий диэлектрик. Именно совокупность PEG + PIB обеспечивает важнейшее свойство телевизионных кабелей CAVEL®: исключительно низкий коэффициент изменения («старения») параметров под воздействием таких разрушительных факторов внешней среды, как влажность и температура.

Коэффициент экранирования

Фабрика ITALIANA CONDUTTORI всегда обеспечивает рекордно-высокие коэффициенты экранирования в каждой из категорий выпускаемой продукции. Так, например, в магистральных кабелях CAVEL® серии TS этот важнейший параметр никогда не становится хуже 110 дБ в полосе частот 30...1000 МГц (!!!). Необходимо отметить, что коэффициент экранирования в кабелях CAVEL® всегда выше соответствующих европейских норм: для аналоговых кабелей серии SAT - более 75 дБ, для цифровых кабелей серии DG - более 90 дБ, а для новых серий TS и RP, предназначенных для современных интерактивных телевизионных систем, - более 110 дБ !!

В 2009 г. ITALIANA CONDUTTORI разработала и вывела на рынок категорию кабелей с чрезвычайно высоким экранированием - серию RP. Типовой продукт этого нового семейства - кабель RP 913 B, экранирующая способность которого в диапазоне до 1000 МГц опережает характеристики даже такого признанного “флагмана” как CAVEL® TS 703 J. Технологическими улучшениями в RP 913 B стали утолщенная фольга (“алюминий-полиэстер”), а также повышенная оптическая плотность (71%) классической CAVEL®-оплетки на основе луженой меди. Замечательной особенностью RP 913 B является то, что его наружный диаметр (6.60 мм) точно соответствует стандартным F-коннекторам (сравни: в TS 703 J внешний размер равен 6.90 мм !!). Отметим также, что изготовление оплетки на основе луженой меди CuSn в кабелях CAVEL® резко облегчает пайку в тех случаях, когда оплетка должна быть электрически заземлена надлежащим образом.

Коэффициент затухания

Объективно лучшие (чем в других марках кабелей) коэффициенты затухания в продукции CAVEL® есть следствие более высокой газонаполненности (более 60% воздуха) в рабочем диэлектрике, а также чрезвычайно тщательного отбора сырьевых материалов, идущих на изготовление различных компонент кабеля CAVEL® и поставляемых ведущими химическими концернами Европы.

Стоит обратить внимание на то, что исторически в каталогах CAVEL® величины затухания давались и даются «с запасом», для того чтобы прогарантировать тот их «потолок», выше которого они не выйдут за весь период службы кабеля в процессе его естественного старения (15 лет безупречной работы кабеля CAVEL® гарантируется самим изготовителем).

Кроме того, такой «запас прочности» позволяет использовать кабели CAVEL® на более длинных дистанциях и в более сложных ситуациях, выходя далеко вперед за рамки технических требований проекта.

Внешний диэлектрик и экологическая безопасность

Новейшие требования европейских регулирующих органов обеспечили тот факт, что PVC компаунды во внешних оболочках кабелей CAVEL® пожаробезопасны, а целая серия кабелей, имеющих в своем обозначении буквы ZH (например, CAVEL® SAT 703 ZH, CAVEL® DG 113 ZH), еще и не выделяют ядовитого дыма, находясь в открытом огне, поскольку в своем составе не содержат галогеноводородов (ZH = Zero Halogen). Все это оказывается чрезвычайно важным при прокладке кабелей в закрытых помещениях с высокой плотностью людей: больницах, школах, отелях, театрах и т.д. Уже сегодня вышеупомянутые кабели серии ZH от CAVEL® являются базовыми и рекомендованы к обязательному применению на объектах кабельного строительства Европейского Союза.
Магистральные кабели CAVEL®, готовые для прямой укладки в землю (например, CAVEL® 27/115 FC, CAVEL® 34/145 FC), имеют специальный слой желейного наполнителя Jelly2 между оплеткой и внешним диэлектриком. Этот желейный наполнитель необходим для того, чтобы минимизировать возможность проникновения влаги и других реагентов под оболочку кабеля. В случае образования трещин или надломов во внешнем диэлектрике желе затекает в образовавшуюся щель и полимеризуется, обеспечивая полную защиту параметров кабеля при механических повреждениях.

Кабели CAVEL® выпускаются полностью соответствующими новейшей европейской директиве RoHS (Restriction of Hazardous Substances), которая введена в действие в Европейском Союзе с 01.07.2006, и жесткий контроль за исполнением которой ведется во всех странах - членах ЕС. Данный документ, RoHS Directive, запрещает применение в любых вновь изготавливаемых продуктах электроники и электротехники таких вредных для здоровья человека материалов, как свинец, кадмий, ртуть, шестивалентный хром и таких замедлителей горения, как PBB (PolyBrominated Biphenyl) и PBDE (PolyBrominated Diphenyl Ether). Это означает, что не только внутренние компоненты кабелей CAVEL®, но и их внешняя оболочка PVC полностью экологически безопасны при монтаже в зданиях, где работают или живут люди.

Потребителям телевизионного кабеля следует также помнить, что в большинстве кабелей неустановленного происхождения для изготовления внешней оболочки используются низкокачественные сорта PVC (в русской транскрипции: ПВХ), а это приводит к газовыделению, столь характерному, например, для китайской продукции: китайские кабели «пахнут». Они пахнут (газят) с неизменной интенсивностью на протяжении многих лет, и, будучи уложенными в жилых помещениях, увеличивают риск приобретения различных легочных заболеваний.

Кроме того, в оболочках подавляющего большинства дешевых китайских кабелей содержание свинца превышает все мыслимые пределы, и такие кабели представляют собой серьезную опасность для здоровья людей при монтаже как в офисных, так и в жилых помещениях.

ОБОЗНАЧЕНИЯ

ACR - показатель “сигнал/шум” в точке приема для проводников, содержащих витые пары

Al - алюминий

AP - алюминий-полиэстер

APA - алюминий-полиэстер-алюминий

APAS - алюминий-полиэстер-алюминий-сурлайн

APAS (bonded) - алюминий-полиэстер-алюминий-сурлайн (жестко приклеено к рабочему диэлектрику)

APJ - алюминий-полиэстер со специальным "закорачивающим отгибом J-типа"

AWG - американский стандарт калибровки проводов

Cu - медь

CuPet - медь-полиэстер

CuSn - медь покрытая оловом

FeCu - омедненная сталь

FeZn - оцинкованная сталь

HDPE - полиэтилен высокой плотности

LSZH - компаунд, не содержащий галогеноводородов

NEXT - уровень подавления взаимных помех в витых парах в точке присоединения к передающему устройству

PE - полиэтилен

PEG - физически-вспененый полиэтилен

Pet - полиэстер

Jelly1 - влагозащитное покрытие PIB (поли-изо-бутилен)

Jelly2 - желейная влагозащита для магистральных кабелей

PVC - поливинилхлорид

SRL - коэффициент подавления возвратной волны, возникающей на неоднородностях структуры проводника

U/UTP - неэкранированные витые пары

F/UTP - витые пары, экранированные одним (общим) фольговым экраном

SF/UTP - витые пары, экранированные двойным (общим) экраном из фольги и медной (CuSn) оплетки

U/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном

S/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном и общим экраном из медной (CuSn) оплетки

Характеристики

Применимость
для применения в высокочастотных приемопередающих устройствах и системах радиосвязи, особенно там, где необходимо обеспечить сверхнизкие потери
Коэффициент экранирования на частотах 30-5800 МГц
не менее 55 дБ
Материал центрального проводника
Cu
Диаметр центрального проводника
7x 0.75 мм
Материал первого фольгового экрана
-
Материал экранирующей оплетки
Cu
Плотность заполнения экранирующей оплетки
96 %
Диаметр по внешней оболочке
10.3 мм
Материал внешней оболочки
PVC
Волновое сопротивление
50 ±2 Ом
Затухание на 300 МГц
11.3 дБ/100м
Затухание на 1000 МГц
23.6 дБ/100м
Максимальная мощность на частоте 400 МГц
320 Вт
Цветовые маркировочные полосы
не наносятся
Цвет кабеля
черный
Монтаж внутри помещений
да
Монтаж вне помещений
да
Диапазон рабочих температур
от -40°С до 80°С
Длина
100 м
Словарь терминов и сокращений

Документация

Техпаспорт на кабель
Краткое руководство по выбору кабеля CAVEL
Фото-каталог кабельной продукции CAVEL
