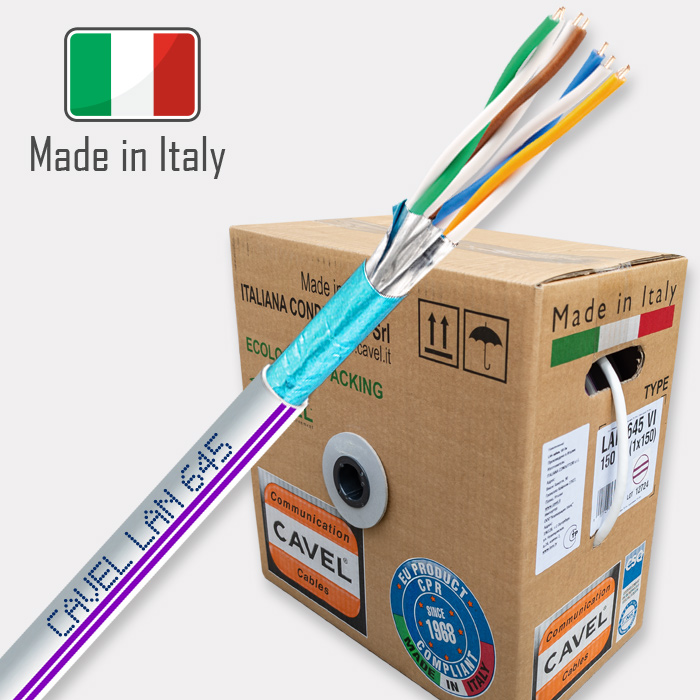

CAVEL LAN 645 (150м)

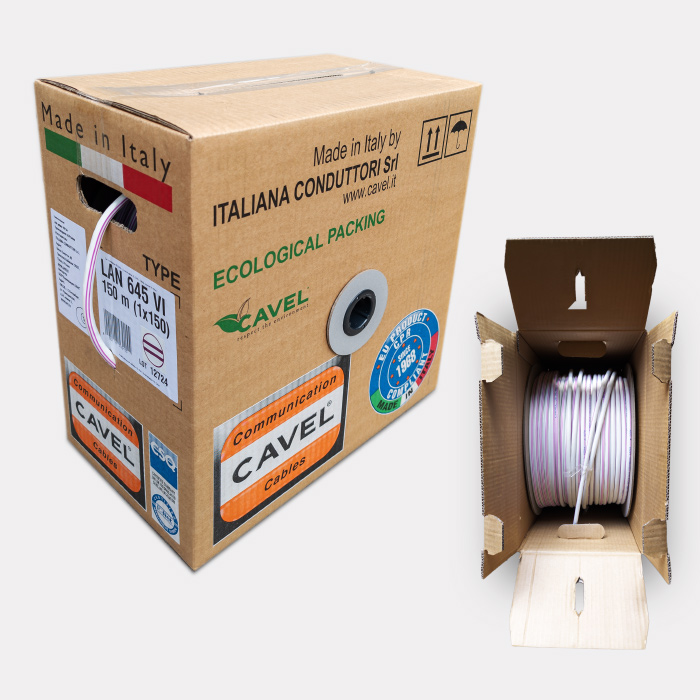

Витая пара в картонном боксе с максимальным экранированием для сетей с максимальными требованиями по широкополосности (скорости передачи) и защищенности.
С подробными характеристиками
можно ознакомиться здесь.
Made in Italy
  • Наличие: много
  • Артикул: ЦБ-00003727
26 628.05 ₽ / 150 м

Чем отличаются кабели CAVEL® от всех прочих

  • Кабели CAVEL® обеспечивают рекордно низкое затухание сигнала во всех частотных диапазонах и максимально возможное расстояние передачи, сигнал буквально “летит” по кабелю.
  • Кабели CAVEL® имеют исключительную долговечность (живучесть) в любых климатических условиях.
  • Кабели CAVEL® не изменяют своих параметров при перегибах и деформациях.
  • Все параметры кабелей CAVEL® даются честно, без натяжек и гарантируются изготовителем в течение 15 лет, при этом Вам точно известно, кто, где и когда изготовил Ваш кабель.
  • Экологическая чистота кабелей CAVEL® гарантируется, кабели CAVEL® не содержат никаких опасных веществ (напр. свинца), применяемых иными изготовителями, т.е. с кабелями CAVEL® Ваше   здоровье вне опасности.

ВНИМАНИЕ !

Важной особенностью всех ТВ-кабелей и витой пары под маркой CAVEL® является то, что изготовитель Italiana Conduttori традиционно использует только классические массивные медные проводники (а не покрытые медью стальные, как делают многие другие для удешевления). Все используемые этой итальянской фабрикой материалы и компоненты для производства имеют максимально высокий уровень качества в отрасли.

Помните, что коренным отличием продукции CAVEL® от прочих (якобы европейских) кабелей, является то, что полный цикл производства CAVEL® уже 50 лет полновесно существует в самой Италии, и поэтому контроль качества выпускаемой продукции постоянен, и именно поэтому параметры кабелей CAVEL® настолько неизменны во времени. CAVEL® – ЭТО ЕДИНСТВЕННЫЕ В СВОЕМ КЛАССЕ КАБЕЛИ, ПОЛНОСТЬЮ ИЗГОТОВЛЕННЫЕ В ИТАЛИИ.

Преимущества кабелей CAVEL®

Центральный проводник

В кабелях CAVEL® используется чистая медь для центрального проводника и луженая медь (CuSn) для экранирующей оплетки, в то время как в подавляющем большинстве иных кабелей для центрального проводника с целью удешевления применяется т.наз. «медненая сталь» CCS (=Copper Clad Steel) и алюминий для оплетки.

Полностью медный центральный проводник в кабелях CAVEL® обеспечивает лучшее петлевое сопротивление кабеля по постоянному току, что весьма важно для крупномасштабных кабельных сетей большой протяженности и для систем видеонаблюдения. Кроме того, чисто медный центральный проводник позволяет кабелю оставаться гибким, что необходимо при укладке кабеля в монтажные каналы.

Физически-вспененный внутренний диэлектрик

Внутренний (рабочий) диэлектрик любого кабеля – это, без преувеличения, его важнейшая компонента, определяющая большинство свойств и параметров конечного изделия. Рабочим диэлектриком в кабелях CAVEL® является высокоплотный полиэтиленовый компаунд HDPE (High Density PolyEthylene), получаемый из гранулированного твердого полиэтилена путем физического (не химического !!!) вспенивания азотом. Такой физически - вспененный (gas-injected) диэлектрик, часто называемый PEG, содержит 60% воздуха (что обеспечивает рекордно низкое погонное затухание сигнала в кабелях CAVEL®) и лишь 40% полиэтилена. Для сравнения, подавляющее большинство телевизионных кабелей, созданных в Европе и США на основе вспененного полиэтилена разных сортов, содержит 50% воздуха и 50% полиэтилена. Применение в кабелях CAVEL® рабочего диэлектрика нового типа с повышенным содержанием воздуха (60%) имеет и другое положительное следствие. Температурный коэффициент изменения параметров кабеля существенно улучшился. Так, например, изменение затухания в кабелях CAVEL® при многократном циклировании температуры и влажности в климатической камере в диапазоне –25°С...+70°С никогда не превышает 5%. Кроме того, способ вспенивания, применяемый ITALIANA CONDUTTORI, гарантирует четкое разделение воздухосодержащих пор полиэтилена, что, в свою очередь, препятствует распространению влаги вдоль кабеля и дополнительно обеспечивает общую стабильность параметров кабеля CAVEL® в течение всего срока службы (не менее 15 лет – гарантировано изготовителем).

Еще одним революционным нововведением ITALIANA CONDUTTORI стала технология нанесения на рабочий диэлектрик тонкого углеводородного слоя PIB (Poly-Iso-Butylene), который делает невозможным проникновение влаги в рабочий диэлектрик. Именно совокупность PEG + PIB обеспечивает важнейшее свойство телевизионных кабелей CAVEL®: исключительно низкий коэффициент изменения («старения») параметров под воздействием таких разрушительных факторов внешней среды, как влажность и температура.

Коэффициент экранирования

Фабрика ITALIANA CONDUTTORI всегда обеспечивает рекордно-высокие коэффициенты экранирования в каждой из категорий выпускаемой продукции. Так, например, в магистральных кабелях CAVEL® серии TS этот важнейший параметр никогда не становится хуже 110 дБ в полосе частот 30...1000 МГц (!!!). Необходимо отметить, что коэффициент экранирования в кабелях CAVEL® всегда выше соответствующих европейских норм: для аналоговых кабелей серии SAT - более 75 дБ, для цифровых кабелей серии DG - более 90 дБ, а для новых серий TS и RP, предназначенных для современных интерактивных телевизионных систем, - более 110 дБ !!

В 2009 г. ITALIANA CONDUTTORI разработала и вывела на рынок категорию кабелей с чрезвычайно высоким экранированием - серию RP. Типовой продукт этого нового семейства - кабель RP 913 B, экранирующая способность которого в диапазоне до 1000 МГц опережает характеристики даже такого признанного “флагмана” как CAVEL® TS 703 J. Технологическими улучшениями в RP 913 B стали утолщенная фольга (“алюминий-полиэстер”), а также повышенная оптическая плотность (71%) классической CAVEL®-оплетки на основе луженой меди. Замечательной особенностью RP 913 B является то, что его наружный диаметр (6.60 мм) точно соответствует стандартным F-коннекторам (сравни: в TS 703 J внешний размер равен 6.90 мм !!). Отметим также, что изготовление оплетки на основе луженой меди CuSn в кабелях CAVEL® резко облегчает пайку в тех случаях, когда оплетка должна быть электрически заземлена надлежащим образом.

Коэффициент затухания

Объективно лучшие (чем в других марках кабелей) коэффициенты затухания в продукции CAVEL® есть следствие более высокой газонаполненности (более 60% воздуха) в рабочем диэлектрике, а также чрезвычайно тщательного отбора сырьевых материалов, идущих на изготовление различных компонент кабеля CAVEL® и поставляемых ведущими химическими концернами Европы.

Стоит обратить внимание на то, что исторически в каталогах CAVEL® величины затухания давались и даются «с запасом», для того чтобы прогарантировать тот их «потолок», выше которого они не выйдут за весь период службы кабеля в процессе его естественного старения (15 лет безупречной работы кабеля CAVEL® гарантируется самим изготовителем).

Кроме того, такой «запас прочности» позволяет использовать кабели CAVEL® на более длинных дистанциях и в более сложных ситуациях, выходя далеко вперед за рамки технических требований проекта.

Внешний диэлектрик и экологическая безопасность

Новейшие требования европейских регулирующих органов обеспечили тот факт, что PVC компаунды во внешних оболочках кабелей CAVEL® пожаробезопасны, а целая серия кабелей, имеющих в своем обозначении буквы ZH (например, CAVEL® SAT 703 ZH, CAVEL® DG 113 ZH), еще и не выделяют ядовитого дыма, находясь в открытом огне, поскольку в своем составе не содержат галогеноводородов (ZH = Zero Halogen). Все это оказывается чрезвычайно важным при прокладке кабелей в закрытых помещениях с высокой плотностью людей: больницах, школах, отелях, театрах и т.д. Уже сегодня вышеупомянутые кабели серии ZH от CAVEL® являются базовыми и рекомендованы к обязательному применению на объектах кабельного строительства Европейского Союза.
Магистральные кабели CAVEL®, готовые для прямой укладки в землю (например, CAVEL® 27/115 FC, CAVEL® 34/145 FC), имеют специальный слой желейного наполнителя Jelly2 между оплеткой и внешним диэлектриком. Этот желейный наполнитель необходим для того, чтобы минимизировать возможность проникновения влаги и других реагентов под оболочку кабеля. В случае образования трещин или надломов во внешнем диэлектрике желе затекает в образовавшуюся щель и полимеризуется, обеспечивая полную защиту параметров кабеля при механических повреждениях.

Кабели CAVEL® выпускаются полностью соответствующими новейшей европейской директиве RoHS (Restriction of Hazardous Substances), которая введена в действие в Европейском Союзе с 01.07.2006, и жесткий контроль за исполнением которой ведется во всех странах - членах ЕС. Данный документ, RoHS Directive, запрещает применение в любых вновь изготавливаемых продуктах электроники и электротехники таких вредных для здоровья человека материалов, как свинец, кадмий, ртуть, шестивалентный хром и таких замедлителей горения, как PBB (PolyBrominated Biphenyl) и PBDE (PolyBrominated Diphenyl Ether). Это означает, что не только внутренние компоненты кабелей CAVEL®, но и их внешняя оболочка PVC полностью экологически безопасны при монтаже в зданиях, где работают или живут люди.

Потребителям телевизионного кабеля следует также помнить, что в большинстве кабелей неустановленного происхождения для изготовления внешней оболочки используются низкокачественные сорта PVC (в русской транскрипции: ПВХ), а это приводит к газовыделению, столь характерному, например, для китайской продукции: китайские кабели «пахнут». Они пахнут (газят) с неизменной интенсивностью на протяжении многих лет, и, будучи уложенными в жилых помещениях, увеличивают риск приобретения различных легочных заболеваний.

Кроме того, в оболочках подавляющего большинства дешевых китайских кабелей содержание свинца превышает все мыслимые пределы, и такие кабели представляют собой серьезную опасность для здоровья людей при монтаже как в офисных, так и в жилых помещениях.

ОБОЗНАЧЕНИЯ

ACR - показатель “сигнал/шум” в точке приема для проводников, содержащих витые пары

Al - алюминий

AP - алюминий-полиэстер

APA - алюминий-полиэстер-алюминий

APAS - алюминий-полиэстер-алюминий-сурлайн

APAS (bonded) - алюминий-полиэстер-алюминий-сурлайн (жестко приклеено к рабочему диэлектрику)

APJ - алюминий-полиэстер со специальным "закорачивающим отгибом J-типа"

AWG - американский стандарт калибровки проводов

Cu - медь

CuPet - медь-полиэстер

CuSn - медь покрытая оловом

FeCu - омедненная сталь

FeZn - оцинкованная сталь

HDPE - полиэтилен высокой плотности

LSZH - компаунд, не содержащий галогеноводородов

NEXT - уровень подавления взаимных помех в витых парах в точке присоединения к передающему устройству

PE - полиэтилен

PEG - физически-вспененый полиэтилен

Pet - полиэстер

Jelly1 - влагозащитное покрытие PIB (поли-изо-бутилен)

Jelly2 - желейная влагозащита для магистральных кабелей

PVC - поливинилхлорид

SRL - коэффициент подавления возвратной волны, возникающей на неоднородностях структуры проводника

U/UTP - неэкранированные витые пары

F/UTP - витые пары, экранированные одним (общим) фольговым экраном

SF/UTP - витые пары, экранированные двойным (общим) экраном из фольги и медной (CuSn) оплетки

U/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном

F/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном и общим фольговым экраном

S/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном и общим экраном из медной (CuSn) оплетки

Характеристики

Применимость
Витая пара в картонном боксе с максимальным экранированием для сетей с максимальными требованиями по широкополосности (скорости передачи) и защищенности
Категория и тип кабеля
6A F/FTP
Конструкция
4x2 AWG 23/1
Скорость передачи
40 Гбит/с @ 35м, 100 Гбит/с @ 10м
Материал проводников в витых парах
медь
Диаметр медных проводников
0.57 мм
Материал изоляции
PEG
Диаметр изоляции
1.35 мм
Материал первого фольгового экрана
AP
Материал экранирующей оплетки
-
Плотность заполнения экранирующей оплетки
-
Материал дополнительной оболочки
AP
Диаметр по внешней оболочке
8.3 мм
Материал внешней оболочки
PVC
Коэффициент экранирования на частотах 30-100 МГц
> 70 дБ
Затухание на 100 МГц
17.4 дБ/100м
RL на 100 МГц
25.0 дБ
NEXT на 100 МГц
80.0 дБ
ACR на 100 МГц
62.6 дБ
Цветовые маркировочные полосы
фиолетовые
Цвет кабеля
белый
Монтаж внутри помещений
да
Монтаж вне помещений
нет
Диапазон рабочих температур
от -20°С до 60°С
Длина
150 м
